КОНСТРУКЦИЯ

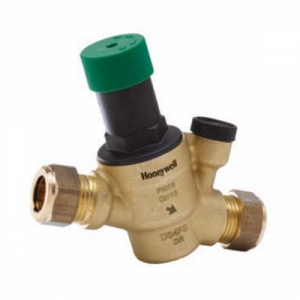

Клапан D04FS состоит из:

• корпуса с внутренней и внешней резьбой и резьбовым отверстием для манометра на выходе
• вкладыша клапана с диафрагмой
• регулировочной пружины
• регулировочного маховика

МАТЕРИАЛЫ

• никелированный латунный корпус
• армированная волокном мембрана из NBR
• уплотнения из NBR
• регулировочная пружина из пружинной стали

ПРИНЦИП ДЕЙСТВИЯ

Клапан работает по принципу уравнивания усилий. Усилие диафрагмы направлено против силы распрямления пружины. Если впускное давление, а вместе с ним и нажим диафрагмы, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются. Скачки давления на входе не оказывают влияния на давление, установленное на выходе.

МОНТАЖ

При монтаже должны учитываться местные предписания, общие указания и инструкции по установке. Установка должна производиться в легко доступном и защищенном от мороза месте. Трубы хорошо промыть. Установить клапан: - направление потока должно совпадать с направлением, указанным стрелкой - в горизонтальном трубопроводе - установка в положении черной пластмассовой крышкой вверх - установка производится в состоянии без напряжения и при отсутствии изгибающего момента. Клапан готов к эксплуатации.

ТИПИЧНЫЕ СПОСОБЫ ПРИМЕНЕНИЯ

Клапаны с понижением давления применяются в бытовых, коммерческих и промышленных установках в пределах их технических условий. Их следует устанавливать:

• для безотказной работы бытовой техники (рекомендованное давление обычно составляет 4 бар)
• если статическое давление превышает максимально допустимое для данной системы значение
• если нежелательны скачки давления в оборудовании, находящемся ниже по направлению потока воды
• для достижения постоянного уровня давления на входе и выходе, в системах повышения давления, оборудованных насосом
• если при использовании системы повышения давления требуется несколько зон давления (поэтажная установка клапанов в многоэтажных зданиях)

Клапаны понижения давления (редукционные клапаны) предохраняют оборудование от избыточного давления в системе водоснабжения. Установка такого клапана позволяет избежать повреждений, вызванных избыточным давлением и уменьшить расход воды. С помощью клапана с понижением давления можно также поддерживать постоянный уровень установленного давления на выходе, даже при наличии скачков входного давления. Поддержание выходного давления на постоянном уровне сводит к минимуму шум потока воды.

ОБЩИЕ ХАРАКТЕРИСТИКИ:

• Изделия проверены в соответствии со стандартом DVGW
• Давление на выходе выставляется с помощью регулировочного маховика
• Небольшие размеры позволяют использование клапанов в ограниченном пространстве
• Регулировочная пружина не находится в контакте с питьевой водой
• Специальные гнезда для манометра
• Продукция надежна и многократно проверена в эксплуатации
• Небольшой вес
